室內泳館空氣特點：
1.泳池水分大量蒸發，空氣濕度大,如不及時除濕會大量結露；
2.池水和空氣中含有氯元素；
3.室內泳池空氣參數一般為：溫度28℃±2℃，空氣相對濕度65%±10%；
針對室內泳館空氣特點和人們對舒適的追求,近幾年我們消化吸收了國外先進的泳池專用除濕熱泵空調機組制造技術,在對泳池室內空氣除濕的同時保持室內空氣恒溫。設備運行過程中利用回收的熱量對泳池空氣或池水進行加熱，除濕產生的冷凝水也可回收補充池水。
泳池專用除濕熱泵空調機組還可以具有通風功能,即新風處理功能和排風功能,在春秋季節可利用室外大量低濕度的新風對室內空氣進行濕度調節。
泳池專用除濕熱泵空調機組配上室外冷凝器還可以作為制冷空調使用。
針對池水和空氣中含有氯元素的特點，泳池水加熱器及空氣換熱器均作防腐處理，壓縮機、配電柜及控制系統與風系統相互隔絕。
機組采用可編程控制器,觸摸屏操作界面可顯示和設定室內空氣溫度、濕度、池水溫度值及顯示故障類型�？蛻糁恍柰瓿煽諝鉁貪穸�、池水溫度控制值設定,設備將全自動運行。

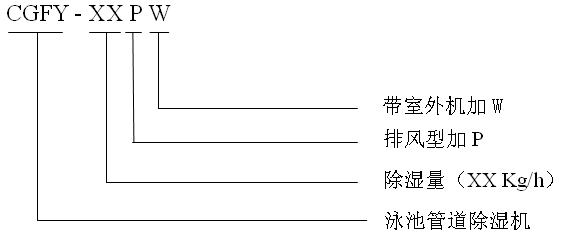

機組型號命名規則
泳池除濕機型號編制規則
選型須知
1. 產品按功能分為四類
● 單一升溫型熱泵除濕機組
除濕機只具有單一的熱泵除濕功能,在對空氣進行除濕處理的同時對空氣加熱。機組不配置池水加熱器。此類機組功能少,價格低。缺點是不能加熱池水,室內溫度不能設定。
● 調溫型熱泵除濕機組
除濕機具有調溫和給池水加熱的功能,可設定室內空氣溫濕度。機組除濕同時對空氣加熱,當室內溫度達到設定溫度時,冷凝器切換到池水加熱器。此類機組為典型的泳池專用除濕熱泵空調基本配置。
● 排風型調溫?zé)岜贸凉駲C(jī)組
此類泳池專用除濕熱泵空調機組還具有通風功能,配有排風機和新風進風口。冬季干冷的新風進入機組后先加熱再送進室內；春秋季節可直接利用室外低濕度的新風對室內空氣進行濕度調節,減少壓縮機運行時間,減少運行成本。排風型調溫?zé)岜贸凉駲C(jī)組俗稱二合一泳池專用除濕機,它充分發揮了除濕熱泵的節能優勢,是大多數客戶的選擇。
● 配置室外冷凝器的排風型調溫?zé)岜贸凉駲C(jī)組
配置室外冷凝器的排風型調溫?zé)岜贸凉駲C(jī)組,一方面在夏季可對室內空氣制冷,作為制冷空調機組使用；另一方面當室內空氣溫度和池水溫度同時達到設定值時，多余熱量可通過室外冷凝器排到室外。此類機組俗稱三合一泳池專用除濕機。
另外,機組可配置冷凍水表冷器、熱水或蒸氣加熱對空氣進行輔助制冷和加熱；還可用其他熱源對池水進行輔助加熱,保持池水溫度恒定。
2.機組配置選擇
機組箱體、風機、空氣換熱器、池水加熱器、可編程控制器及觸摸屏、電器元件、觸摸屏顯示語言種類的配置可由客戶選擇
● 機組箱體： 鋁型材框架，面板為聚氨酯彩鋼復合板（顏色僅為白色或海藍色）
鋁型材框架，面板為聚氨酯304不銹鋼復合板
鋁型材框架，面板為冷板噴塑（顏色任選）
● 風機： 國產優秀品牌或進口品牌
● 空氣換熱器： 防腐膜鋁箔或銅箔
● 可編程控制器及觸摸屏：國產優秀品牌或進口品牌
● 觸摸屏顯示語言種類： 英文或中文
● 電器元件： 主要元件為進口品牌，其他元件為國產品牌
全部元件為進口品牌 （中文標識或英文標識）
3.其他
● 客戶須根據機房尺寸對機組外形尺寸提出要求。
● 客戶須根據風道系統的設計提出對機組送回風方式提出要求。
● 客戶須根據設備到貨時運輸通道尺寸對機組是否分段以及如何分段提出要求。
● 客戶可根據實際需要對機組送、排風量提出要求。
機組參數及外型尺寸表
|
型 號 / 參 數
|
CGFY-5W
|
CGFY-10W
|
CGFY-20PW
|
CGFY-30PW
|
CGFY-40PW
|
CGFY-50PW
|
CGFY-60PW
|
CGFY-70PW
|
|
名義除濕量
|
Kg/h
|
5
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
|
名義制冷量
|
Kw
|
8.6
|
18
|
34.5
|
51.4
|
69
|
86
|
103
|
116
|
|
名義制熱量
|
Kw
|
11
|
22.7
|
43.7
|
65
|
87.4
|
111
|
130
|
149
|
|
額定送風量
|
m3/h
|
1200
|
3000
|
5000
|
7500
|
10000
|
12500
|
15000
|
17500
|
|
送風機外余壓
|
Pa
|
30
|
150
|
350
|
400
|
450
|
450
|
500
|
500
|
|
排風機外余壓
|
Pa
|
|
|
250
|
250
|
300
|
300
|
400
|
500
|
|
新風量
|
m3/h
|
0-300
|
0-500
|
0-5000
|
0～7500
|
0～10000
|
0～12500
|
0～15000
|
0～17500
|
|
排風量
|
m3/h
|
|
|
0-5000
|
0～7500
|
0～10000
|
0～12500
|
0～15000
|
0～17500
|
|
壓縮機功率
|
Kw
|
2.4
|
4.7
|
9.2
|
13.6
|
18.4
|
24.8
|
27.6
|
32.8
|
|
送風機功率
|
Kw
|
0.1
|
0.75
|
2.2
|
3.0
|
7.5
|
11
|
11
|
15
|
|
排風機功率
|
Kw
|
|
|
1.1
|
2.2
|
4.0
|
5.5
|
5.5
|
7.5
|
|
接泳池水管管徑
|
DN
|
|
32
|
40
|
50
|
50
|
65
|
65
|
80
|
|
池水循環量
|
T/h
|
|
4
|
7.6
|
11.2
|
15
|
19
|
22
|
25.6
|
|
冷凝水排水管徑
|
DN
|
|
15
|
20
|
20
|
25
|
25
|
25
|
25
|
|
總功率
|
Kw
|
2.5
|
5.5
|
12.6
|
18.8
|
29.9
|
41.3
|
44.1
|
55.3
|
|
新、排、送風閥門
|
型式
|
手動/電動
|
|
室內機外形尺寸
|
長(mm)
|
450
|
1250
|
4500
|
4500
|
4500
|
4800
|
5000
|
5000
|
|
寬
|
1600
|
1000
|
1150
|
1350
|
1450
|
1600
|
1700
|
1850
|
|
高
|
900
|
1600
|
1150
|
1250
|
1450
|
1600
|
1750
|
1950
|
|
室外機外形尺寸
|
長(mm)
|
640
|
800
|
1000
|
2283
|
2700
|
1880
|
3930
|
2283
|
|
寬
|
640
|
800
|
1000
|
1040
|
1040
|
2080
|
1040
|
2080
|
|
高
|
752
|
770
|
1075
|
1250
|
1250
|
1600
|
1250
|
1600
|
注：1.名義工況：泳池室內溫度28℃，相對濕度65%
2.空氣過濾器等級:G4
|
型 號 / 參 數
|
CGFY80PW
|
CGFY100PW
|
CGFY120PW
|
CGFY140PW
|
CGFY150PW
|
CGFY160PW
|
|
名義除濕量
|
Kg/h
|
80
|
100
|
120
|
140
|
150
|
160
|
|
名義制冷量
|
Kw
|
132
|
170
|
200
|
232
|
248
|
264
|
|
名義制熱量
|
Kw
|
175
|
219
|
250
|
292
|
322
|
338
|
|
額定風量
|
m3/h
|
20000
|
25000
|
30000
|
35000
|
37500
|
40000
|
|
送風機外余壓
|
Pa
|
550
|
550
|
600
|
600
|
650
|
650
|
|
排風機外余壓
|
Pa
|
500
|
500
|
550
|
550
|
600
|
600
|
|
新風量
|
m3/h
|
0～20000
|
0～25000
|
0～30000
|
0～35000
|
0～37500
|
0～40000
|
|
排風量
|
m3/h
|
0～20000
|
0～25000
|
0～30000
|
0～35000
|
0～37500
|
0～40000
|
|
壓縮機功率
|
Kw
|
36.8
|
49
|
49
|
3×20
|
3×24.5
|
3×24.5
|
|
送風機功率
|
Kw
|
15
|
22
|
30
|
30
|
30
|
30
|
|
排風機功率
|
Kw
|
11
|
15
|
15
|
15
|
15
|
15
|
|
進出水管管徑
|
DN
|
80
|
80
|
100
|
100
|
100
|
100
|
|
池水循環量
|
T/h
|
30
|
37
|
43
|
50
|
55
|
58
|
|
池水最大加熱量
|
kw
|
175
|
219
|
250
|
292
|
322
|
338
|
|
冷凝水排水管徑
|
DN
|
25
|
25
|
25
|
25
|
25
|
25
|
|
總功率
|
Kw
|
62.8
|
86
|
86
|
105
|
119
|
122
|
|
新、排、送風閥門
|
型式
|
手動/電動
|
|
室內機外形尺寸
|
長(mm)
|
5000
|
5200
|
5500
|
5500
|
5700
|
5700
|
|
寬
|
1950
|
2150
|
2300
|
2450
|
2550
|
2650
|
|
高
|
2050
|
2150
|
2300
|
2450
|
2550
|
2650
|
|
室外機外形尺寸
|
長(mm)
|
2283
|
3106
|
3538
|
3106
|
3300
|
3538
|
|
寬
|
2080
|
2080
|
2080
|
3120
|
3120
|
3120
|
|
高
|
1600
|
1600
|
1600
|
1600
|
1600
|
1600
|
| |
注：1.名義工況：泳池室內溫度28℃，相對濕度65%
2.空氣過濾器等級:G4
機組外型示意圖
機組安裝、使用維護注意事項
1、安裝
（1）機組四周，尤其是檢修門及進、出管側應留有足夠的空間用于設備的維護使用。
（2）機組的四周建議做一小溝通向地漏，以排除冷凝水和各種沖洗水。
（3）機組應放置平整，確保水平。吊裝式機組的安裝要確保牢固。
（4）與機組連接的風管、風閥和水管的重量不得由機組本身承受。
（5）機組的進出風口與風管間應采用軟接頭連接。
（6）機組應有可靠良好的接地。
|
圖中h1≥（p/10+20）mm，
P為機外余壓，單位為pa，
h2≥60mm。
|
（7）為防止機組內負壓影響冷凝水排出，須在排出管設置存水彎，見右圖。
2、使用維護
（1）機組啟用前應清除風管內的一切雜物，檢查控制設備的安全裝置是否正常，風道是否暢通。
（2）手動轉動風機，仔細檢查轉動是否靈活。
（3）機組運行前應檢查風機的轉向是否正確，接通電源，檢查運行是否正常。
（4）新機組運行一段時間后，應檢查風機段內皮帶的松緊程度及螺栓是否有松動現象，并為軸承添加潤滑油。
（5）經常檢查各連接管接頭處是否有泄漏現象，若有應及時處理。
（6）定期檢查密封條是否老化或損壞，如有應及時更換。
|
